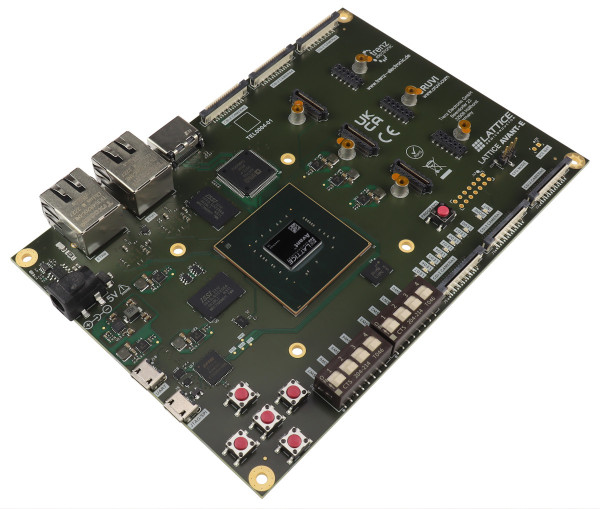

Basada en una FPGA, la placa de evaluación TEL0004-01-5MCU1-A proporciona una interfaz Ethernet Gigabit para su conexión a redes y HDMI para la salida de vídeo.
Trenz Electronic, compañía proveedora de servicios de desarrollo para la industria de la electrónica, presenta la nueva placa de evaluación TEL0004-01-5MCU1-A, cuya denominación es producto de fusionar la placa TEL0004 con la FPGA (Field Programmable Gate Array) LAV-AT-500E-2LFG1156.
Dicha FPGA forma parte de la familia Avant E de Lattice y es la versión de muestra de ingeniería. Se presenta en un encapsulado FCBGA de 1156 pines.
En cuanto a la memoria y el almacenamiento incluidos en la placa, tenemos dos módulos de SDRAM LPDDR4 de 1 GB y 32 MBytes de memoria SPI/QUAD Boot Flash para la configuración y el almacenamiento de datos. La placa también incluye dos memorias EEPROM con direcciones MAC.
La presente placa TEL0004-01-5MCU1-A dispone de diversas interfaces, entre las cuales destacan dos controladores Ethernet Gigabit 88E1512-A0-NNP2I000, un conector HDMI con un transmisor incluido, dos conectores micro USB, y un puente FTDI para la depuración y configuración mediante SPI/JTAG y UART.
Más características interesantes
En el apartado de imágenes, el dispositivo cuenta con seis entradas MIPI CSI-2 (Camera Serial Interface 2) y tres conectores CRUVI que admiten dos entradas MIPI CSI-2 cada uno. Para facilitar la interacción con el usuario, la placa está equipada con ocho indicadores LED, cinco botones pulsadores y ocho interruptores deslizantes.
El suministro de energía que necesita la placa se realiza mediante un conector de 5 V. Además, cuenta con potentes fuentes de alimentación conmutadas que proporcionan todos los voltajes necesarios para su funcionamiento.
Se presenta en un tamaño de 110×160 mm y puede funcionar en un rango de temperaturas operativas que va desde los 0 hasta los +70 grados centígrados, con lo que es fácil de manejar e integrar en distintos proyectos. No obstante, dicho rango de temperaturas también depende del diseño del cliente y de la solución de refrigeración empleada.
También podemos contar con opciones personalizadas de la tarjeta de desarrollo TEL0004-01-5MCU1-A, para lo cual necesitaremos ponernos en contacto con Trenz.
